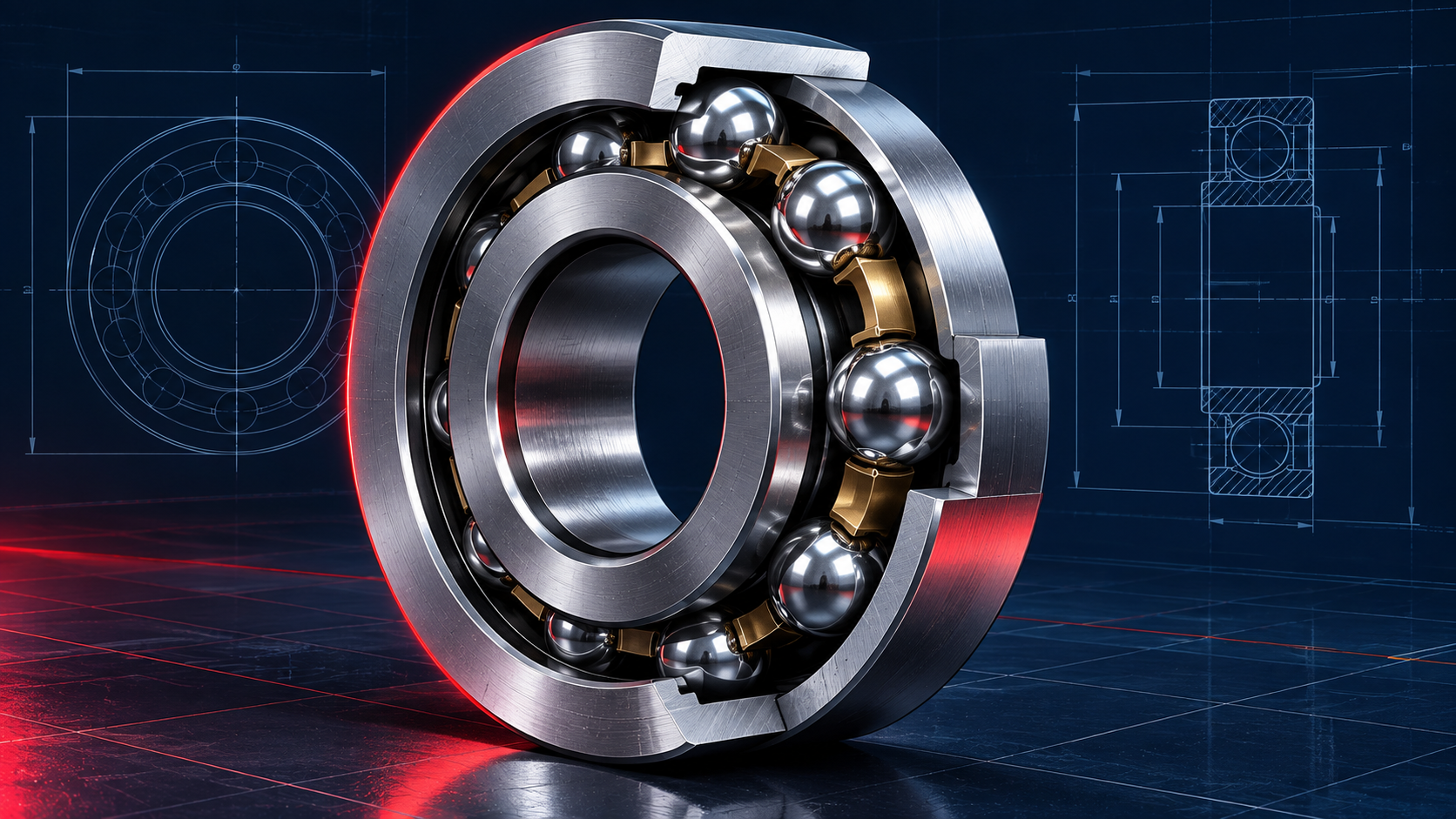

Comment choisir le bon roulement pour sa machine

Pourquoi le choix d'un roulement ne s'improvise pas

Un roulement est un composant a priori simple, mais son bon fonctionnement dépend de nombreux paramètres qui interagissent : charge appliquée, vitesse de rotation, température, présence de contaminants, alignement des arbres, etc. Un roulement mal choisi peut entraîner un échauffement prématuré, un bruit anormal, voire une casse pouvant immobiliser toute une ligne de production.

Cet article présente une méthode simple pour orienter votre choix, sans prétendre remplacer l'avis d'un spécialiste pour les cas complexes.

Étape 1 : identifier le type de charge

Les roulements doivent supporter deux grandes familles de charges :

• Charge radiale : perpendiculaire à l'axe de l'arbre (poids, tension de courroie, etc.).
• Charge axiale : dans le sens de l'axe (poussée d'une vis sans fin, d'une pompe, etc.).

Selon la proportion de charge radiale et axiale, on orientera le choix vers :

Étape 2 : évaluer la vitesse de rotation

Chaque roulement possède une vitesse limite, indiquée par le fabricant, au-delà de laquelle l'échauffement et l'usure du lubrifiant deviennent problématiques. Cette limite dépend :

1. Du type de cage (acier, laiton, polymère).
2. Du mode de lubrification (graisse ou huile).
3. De la précision de fabrication (classe de tolérance).

En règle générale, plus la vitesse est élevée, plus il est recommandé de privilégier une lubrification à l'huile et une cage usinée plutôt qu'emboutie.

Étape 3 : tenir compte de l'environnement

L'environnement de fonctionnement conditionne fortement le choix de l'étanchéité et du matériau :

• Poussières et particules abrasives : privilégier des roulements étanches (suffixe 2RS ou 2RZ).
• Humidité ou lavage fréquent : envisager des roulements en acier inoxydable ou des joints renforcés.
• Températures élevées : vérifier la compatibilité de la graisse et, si nécessaire, opter pour des cages métalliques.
• Charges chocs / vibrations : les roulements à rouleaux tolèrent généralement mieux les chocs que les roulements à billes.

Étape 4 : respecter les dimensions et tolérances

Le remplacement d'un roulement doit respecter scrupuleusement :

• Le diamètre d'alésage (intérieur).
• Le diamètre extérieur.
• La largeur.
• La classe de jeu interne (C3, C4, etc.) si l'application le nécessite.

Il est utile de relever la référence complète gravée sur la bague avant toute commande, car deux roulements de dimensions identiques peuvent différer par leur jeu interne, leur cage ou leur étanchéité.

Lire une référence normalisée

Une référence type 6205-2RS se décompose ainsi :

• 62 : série (dimensions et capacité de charge).
• 05 : diamètre d'alésage (05 × 5 = 25 mm).
• 2RS : étanchéité par joints des deux côtés.

Étape 5 : anticiper le montage

Un roulement techniquement adapté peut néanmoins être endommagé par un montage inapproprié. Quelques bonnes pratiques :

• Ne jamais transmettre l'effort de montage par les billes ou rouleaux, mais toujours par la bague concernée (intérieure pour un montage sur arbre, extérieure pour un montage dans un logement).
• Chauffer légèrement les roulements pour un montage à chaud sur arbre, plutôt que de forcer à froid.
• Vérifier l'alignement de l'arbre et du logement pour éviter les contraintes parasites.
• Utiliser une graisse compatible avec les joints et la température de service.

Synthèse

Le choix d'un roulement repose sur un compromis entre charge, vitesse, environnement et contraintes de montage. En cas de doute, il est toujours préférable de comparer la référence exacte du roulement d'origine avec les caractéristiques techniques du fabricant avant de procéder au remplacement.

Une bonne pratique consiste à conserver un historique des références utilisées sur chaque machine, afin de fiabiliser les futurs remplacements et de réduire les délais d'intervention en cas de panne.
